Page 122 - Spin Transport and Spintronics

5.1 แผ่นบันทึกข้อมูล 124

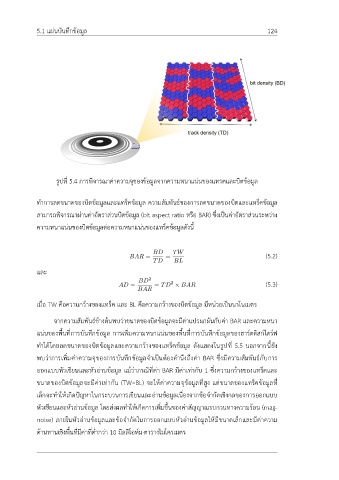

รูปที่ 5.4 การพิจารณาค่าความจุของข้อมูลจากความหนาแน่นของแทรคและบิตข้อมูล

ทำการลดขนาดของบิตข้อมูลและแทร็คข้อมูล ความสัมพันธ์ของการลดขนาดของบิตและแทร็คข้อมูล

สามารถพิจารณาผ่านค่าอัตราส่วนบิตข้อมูล (bit aspect ratio หรือ BAR) ซึ่งเป็นค่าอัตราส่วนระหว่าง

ความหนาแน่นของบิตข้อมูลต่อความหนาแน่นของแทร็คข้อมูลดังนี้

BD TW
BAR = = (5.2)
TD BL
และ

BD 2 2
AD = = TD × BAR (5.3)
BAR

เมื่อ TW คือความกว้างของแทร็ค และ BL คือความกว้างของบิตข้อมูล มีหน่วยเป็นนาโนเมตร

จากความสัมพันธ์ข้างต้นพบว่าขนาดของบิตข้อมูลจะมีค่าแปรผกผันกับค่า BAR และความหนา

แน่นของพื้นที่การบันทึกข้อมูล การเพิ่มความหนาแน่นของพื้นที่การบันทึกข้อมูลของฮาร์ดดิสก์ไดร์ฟ
ทำได้โดยลดขนาดของบิตข้อมูลและความกว้างของแทร็คข้อมูล ดังแสดงในรูปที่ 5.5 นอกจากนี้ยัง

พบว่าการเพิ่มค่าความจุของการบันทึกข้อมูลจำเป็นต้องคำนึงถึงค่า BAR ซึ่งมีความสัมพันธ์กับการ

ออกแบบหัวเขียนและหัวอ่านข้อมูล แม้ว่ากรณีที่ค่า BAR มีค่าเท่ากับ 1 ซึ่งความกว้างของแทร็คและ

ขนาดของบิตข้อมูลจะมีค่าเท่ากัน (TW=BL) จะให้ค่าความจุข้อมูลที่สูง แต่ขนาดของแทร็คข้อมูลที่
เล็กจะทำให้เกิดปัญหาในกระบวนการเขียนและอ่านข้อมูลเนื่องจากข้อจำกัดเชิงกลของการออกแบบ

หัวเขียนและหัวอ่านข้อมูล โดยส่งผลทำให้เกิดการเพิ่มขึ้นของค่าสัญญาณรบกวนทางความร้อน (mag-

noise) ภายในหัวอ่านข้อมูลและข้อจำกัดในการออกแบบหัวอ่านข้อมูลให้มีขนาดเล็กและมีค่าความ

ต้านทานเชิงพื้นที่มีค่าที่ต่ำกว่า 10 มิลลิโอห์ม·ตารางไมโครเมตร
