Page 139 - Spin Transport and Spintronics
P. 139

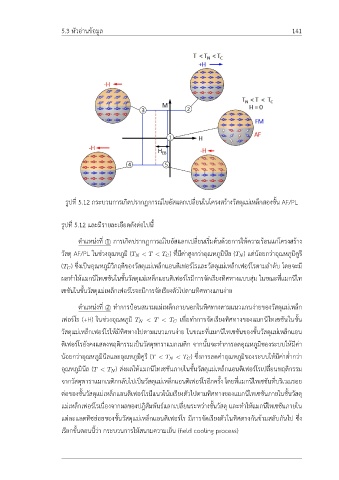

5.3 หัวอ่านข้อมูล 141
รูปที่ 5.12 กระบวนการเกิดปรากฏการณ์ไบอัสแลกเปลี่ยนในโครงสร้างวัสดุแม่เหล็กสองชั้น AF/PL
รูปที่ 5.12 และมีรายละเอียดดังต่อไปนี้
ตำแหน่งที่ 1 ⃝ การเกิดปรากฏการณ์ไบอัสแลกเปลี่ยนเริ่มต้นด้วยการให้ความร้อนแก่โครงสร้าง
วัสดุ AF/PL ในช่วงอุณหภูมิ (T N < T < T C) ที่มีค่าสูงกว่าอุณหภูมินีล (T N) แต่น้อยกว่าอุณหภูมิคูรี
(T C) ซึ่งเป็นอุณหภูมิวิกฤติของวัสดุแม่เหล็กแอนติเฟอร์โรและวัสดุแม่เหล็กเฟอร์โรตามลำดับ โดยจะมี
ผลทำให้แมกนีไทเซชันในชั้นวัสดุแม่เหล็กแอนติเฟอร์โรมีการจัดเรียงทิศทางแบบสุ่ม ในขณะที่แมกนีไท
เซชันในชั้นวัสดุแม่เหล็กเฟอร์โรจะมีการจัดเรียงตัวไปตามทิศทางแกนง่าย
ตำแหน่งที่ 2 ⃝ ทำการป้อนสนามแม่เหล็กภายนอกในทิศทางตามแนวแกนง่ายของวัสดุแม่เหล็ก
เฟอร์โร (+H) ในช่วงอุณหภูมิ T N < T < T C เพื่อทำการจัดเรียงทิศทางของแมกนีไทเซชันในชั้น
วัสดุแม่เหล็กเฟอร์โรให้มีทิศทางไปตามแนวแกนง่าย ในขณะที่แมกนีไทเซชันของชั้นวัสดุแม่เหล็กแอน
ติเฟอร์โรยังคงแสดงพฤติกรรมเป็นวัสดุพาราแมกเนติก จากนั้นจะทำการลดอุณหภูมิของระบบให้มีค่า
น้อยกว่าอุณหภูมินีลและอุณหภูมิคูรี (T < T N < T C) ซึ่งการลดค่าอุณหภูมิของระบบให้มีค่าต่ำกว่า
อุณหภูมินีล (T < T N) ส่งผลให้แมกนีไทเซชันภายในชั้นวัสดุแม่เหล็กแอนติเฟอร์โรเปลี่ยนพฤติกรรม
จากวัสดุพาราแมกเนติกกลับไปเป็นวัสดุแม่เหล็กแอนติเฟอร์โรอีกครั้ง โดยที่แมกนีไทเซชันที่บริเวณรอย
ต่อของชั้นวัสดุแม่เหล็กแอนติเฟอร์โรมีแนวโน้มเรียงตัวไปตามทิศทางของแมกนีไทเซชันภายในชั้นวัสดุ
แม่เหล็กเฟอร์โรเนื่องจากผลของปฎิสัมพันธ์แลกเปลี่ยนระหว่างชั้นวัสดุ และทำให้แมกนีไทเซชันภายใน
แต่ละแลตทิซย่อยของชั้นวัสดุแม่เหล็กแอนติเฟอร์โร มีการจัดเรียงตัวในทิศตรงกันข้ามสลับกันไป ซึ่ง
เรียกขั้นตอนนี้ว่า กระบวนการให้สนามความเย็น (field cooling process)
