14

คําอธิบาย

1 1 1 1 เลข 15 ตรงกับฐานสอง คือ 1 1 1 1

2.7 ลอจิกเกต (Logic gate)
ในโลกของระบบดิจิทัลมลอจิกเกต 3 อยางที่เปนพื้นฐานสําคัญ คือ ประตูแบบ And Or และ Not
ี
เมื่อนําลอจิกเกตมาตอเรียงกันไปอยางมีระเบียบแบบแผน จะสามารถสรางวงจรการบวกเลข และสามารถ
นําวงจรการบวกนั้นมาสรางเปนการลบ การคูณ และหาร ซึ่งจะกลาวถึงในลําดับตอไป

2.8 And Gate
ื่
ถามีประตูสองบานตั้งขนานกันดังภาพจะพบวาลิงเขาไปเอากลวยไดตอเมอประตูทั้งสองบานตอง

เปด ถามีบานใดบานหนึ่งปดจะไมสามารถไปเอากลวยมากินได ปรากฎการณนี้เปนแนวคิดของ and gate
เมื่อแทน 0 คือการปดประตู และแทน 1 ดวยการเปดประตู

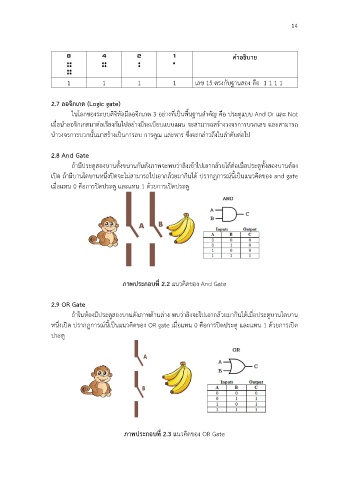

ภาพประกอบที่ 2.2 แนวคิดของ And Gate

2.9 OR Gate
ิ
ถาในหองมีประตูสองบานดังภาพดานลาง พบวาลิงจะไปเอากลวยมากนไดเมื่อประตูบานใดบาน

หนึ่งเปด ปรากฎการณนี้เปนแนวคิดของ OR gate เมื่อแทน 0 คือการปดประตู และแทน 1 ดวยการเปด

ประตู

ภาพประกอบที่ 2.3 แนวคิดของ OR Gate
