5.3 หัวอ่านข้อมูล 148

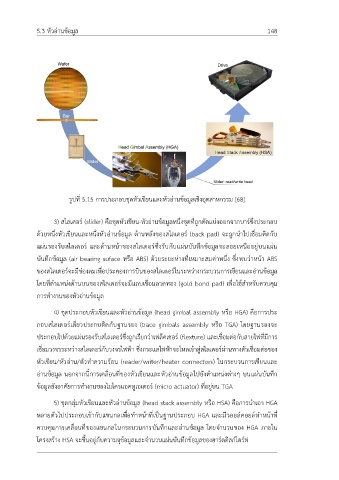

รูปที่ 5.15 การประกอบชุดหัวเขียนและหัวอ่านข้อมูลเชิงอุตสาหกรรม [68]
3) สไลเดอร์ (slider) คือชุดหัวเขียน-หัวอ่านข้อมูลหนึ่งชุดที่ถูกตัดแบ่งออกจากบาร์ซึ่งประกอบ
ด้วยหนึ่งหัวเขียนและหนึ่งหัวอ่านข้อมูล ด้านหลังของสไลเดอร์ (back pad) จะถูกนำไปเชื่อมติดกับ
แผ่นรองรับสไลเดอร์ และด้านหน้าของสไลเดอร์ซึ่งรับกับแผ่นบันทึกข้อมูลจะลอยเหนืออยู่บนแผ่น
บันทึกข้อมูล (air bearing suface หรือ ABS) ด้วยระยะห่างที่เหมาะสมค่าหนึ่ง ซึ่งพบว่าหน้า ABS
ของสไลเดอร์จะมีช่องลมเพื่อประคองการบินของสไลเดอร์ในระหว่างกระบวนการเขียนและอ่านข้อมูล
โดยที่ตำแหน่งด้านบนของสไลเดอร์จะมีแถบเชื่อมลวดทอง (gold bond pad) เพื่อใช้สำหรับควบคุม
การทำงานของหัวอ่านข้อมูล
4) ชุดประกอบหัวเขียนและหัวอ่านข้อมูล (head gimbal assembly หรือ HGA) คือการประ
กอบสไลเดอร์เดี่ยวประกบติดกับฐานรอง (trace gimbals assembly หรือ TGA) โดยฐานรองจะ
ประกอบไปด้วยแผ่นรองรับสไลเดอร์ซึ่งถูกเรียกว่าเฟล็คเซอร์ (flexture) และเชื่อมต่อกับสายไฟที่มีการ
เชื่อมวงจรระหว่างสไลเดอร์กับวงจรไฟฟ้า ซึ่งกระแสไฟฟ้าจะไหลเข้าสู่สไลเดอร์ผ่านทางตัวเชื่อมต่อของ
หัวเขียน/หัวอ่าน/ตัวทำความร้อน (reader/writer/heater connectors) ในกระบวนการเขียนและ
อ่านข้อมูล นอกจากนี้การเคลื่อนที่ของหัวเขียนและหัวอ่านข้อมูลไปยังตำแหน่งต่างๆ บนแผ่นบันทึก
ข้อมูลยังอาศัยการทำงานของไมโครแอคทูเอเตอร์ (micro actuator) ที่อยู่บน TGA
5) ชุดกลุ่มหัวเขียนและหัวอ่านข้อมูล (head stack assembly หรือ HSA) คือการนำเอา HGA
หลายตัวไปประกอบเข้ากับแขนกลเพื่อทำหน้าที่เป็นฐานประกอบ HGA และมีวอยล์คอยล์ทำหน้าที่
ควบคุมการเคลื่อนที่ของแขนกลในกระบวนการบันทึกและอ่านข้อมูล โดยจำนวนของ HGA ภายใน
โครงสร้าง HSA จะขึ้นอยู่กับความจุข้อมูลและจำนวนแผ่นบันทึกข้อมูลของฮาร์ดดิสก์ไดร์ฟ
