5.3 หัวอ่านข้อมูล 149
6) ไดร์ฟ (head drive assembly หรือ HDA) คือ เป็นการรวมทุกส่วนประกอบของฮาร์ดดิสก์
ไดร์ฟ ได้แก่ หัวเขียน หัวอ่าน แผ่นบันทึกข้อมูล มอเตอร์ควบคุมการหมุนของแผ่นบันทึกข้อมูล (spin-
dle motor) และตัวควบคุมการเคลื่อนที่ของหัวเขียนและหัวอ่าน เป็นต้น ไว้ในไดร์ฟทั้งหมด ก่อนนำ
ไปทดสอบประสิทธิภาพในระดับไดร์ฟต่อไป
ในการวิเคราะห์และทดสอบประสิทธิภาพการทำงานของเซ็นเซอร์หัวอ่านข้อมูลเชิงอุตสาหกรรม
ทำได้โดยอาศัยการป้อนสนามแม่เหล็กภายนอกเข้าสู่หัวอ่านข้อมูลและทำการวัดค่าการเปลี่ยนแปลงค่า
ความต้านทานทางไฟฟ้าที่เกิดขึ้น โดยทั่วไปการวัดการเปลี่ยนแปลงค่าความต้านทานเชิงแม่เหล็กของ
หัวอ่านข้อมูลในเชิงอุตสาหกรรมสามารถวัดคุณสมบัติได้ 2 แบบคือ การวัดแบบพลวัต (dynamics
test) และการวัดแบบเสถียร (static test) โดยการวัดแบบพลวัตเป็นการศึกษาการค่าความต้านทาน
ทางไฟฟ้าและประสิทธิภาพการทำงานของหัวอ่านข้อมูลในขณะที่ทำการอ่านและเขียน ซึ่งหัวอ่าน
ข้อมูล หัวเขียนข้อมูล และแผ่นบันทึกข้อมูลจะมีการเคลื่อนที่อยู่ตลอดเวลา ในขณะที่การวัดแบบเสถียร
จะทำการวัดในขณะที่หัวอ่านและหัวเขียนข้อมูลหยุดนิ่ง
เครื่องมือวัดกึ่งเสถียร Quasi Static Test หรือ QST ถูกพัฒนาขึ้นมาเพื่อใช้สำหรับการวิเคราะห์
และทดสอบประสิทธิภาพการทำงานของเซ็นเซอร์หัวอ่านข้อมูลเชิงแม่เหล็ก ภายใต้เครื่องหมายการค้า
ISI(IntegralSolutionsInternational)โดยสามารถวัดค่าความต้านทานเชิงแม่เหล็กและประสิทธิภาพ
การทำงานของหัวอ่านข้อมูลได้ตั้งแต่กระบวนการเตรียมชั้นฟิล์มบางจนกระทั่งขั้นตอนการประกอบหัว
เขียนและหัวอ่านข้อมูลในรูปแบบของเวเฟอร์ บาร์ สไลเดอร์ HGA HSA และไดร์ฟ มีหลักการทำงานโดย
อาศัยการป้อนกระแสไฟฟ้าผ่านขดลวดตัวนำในการสร้างสนามแม่เหล็กเพื่อใช้ในการเหนี่ยวนำทิศทาง
ของแมกนีไทเซชันในชั้นอิสระของหัวอ่านข้อมูล จากนั้นทำการป้อนกระแสไบอัสเข้าสู่หัวอ่านข้อมูล
เพื่อทำการวัดค่าความต้านทานทางไฟฟ้าดังแสดงในรูปที่ 5.16

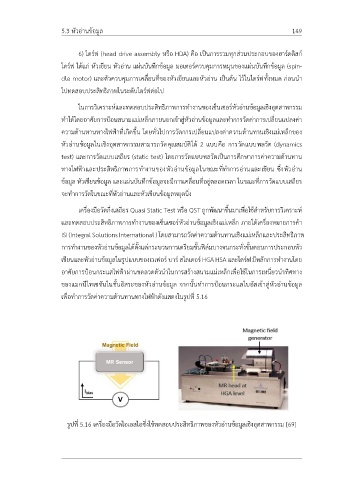

รูปที่ 5.16 เครื่องมือวัดไอเอสไอซึ่งใช้ทดสอบประสิทธิภาพของหัวอ่านข้อมูลเชิงอุตสาหกรรม [69]
