Page 189 - Spin Transport and Spintronics
P. 189

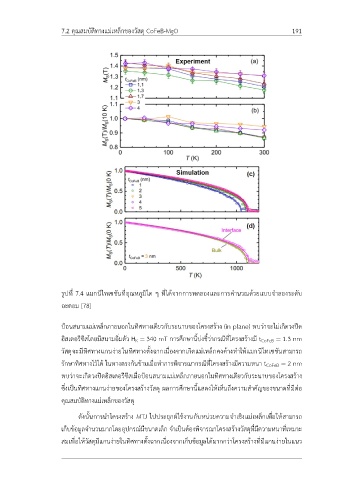

7.2 คุณสมบัติทางแม่เหล็กของวัสดุ CoFeB-MgO 191
รูปที่ 7.4 แมกนีไทเซชันที่อุณหภูมิใด ๆ ที่ได้จากการทดลองและการคำนวณด้วยแบบจำลองระดับ
อะตอม [78]
ป้อนสนามแม่เหล็กภายนอกในทิศทางเดียวกับระนาบของโครงสร้าง (in plane) พบว่าจะไม่เกิดวงปิด
ฮิสเตอรีซีสโดยมีสนามอิ่มตัว H K = 340 mT การศึกษานี้บ่งชี้ว่ากรณีที่โครงสร้างมี t CoFeB = 1.3 nm
วัสดุจะมีทิศทางแกนง่ายในทิศทางตั้งฉากเนื่องจากเกิดแม่เหล็กคงค้างทำให้แมกนีไทเซชันสามารถ
รักษาทิศทางไว้ได้ ในทางตรงกันข้ามเมื่อทำการพิจารณากรณีที่โครงสร้างมีความหนา t CoFeB = 2 nm
พบว่าจะเกิดวงปิดฮิสเตอรีซีสเมื่อป้อนสนามแม่เหล็กภายนอกในทิศทางเดียวกับระนาบของโครงสร้าง
ซึ่งเป็นทิศทางแกนง่ายของโครงสร้างวัสดุ ผลการศึกษานี้แสดงให้เห็นถึงความสำคัญของขนาดที่มีต่อ
คุณสมบัติทางแม่เหล็กของวัสดุ
ดังนั้นการนำโครงสร้าง MTJ ไปประยุกต์ใช้งานกับหน่วยความจำเชิงแม่เหล็กเพื่อให้สามารถ
เก็บข้อมูลจำนวนมากโดยอุปกรณ์มีขนาดเล็ก จำเป็นต้องพิจารณาโครงสร้างวัสดุที่มีความหนาที่เหมาะ
สมเพื่อให้วัสดุมีแกนง่ายในทิศทางตั้งฉากเนื่องจากเก็บข้อมูลได้มากกว่าโครงสร้างที่มีแกนง่ายในแนว
