Page 190 - Spin Transport and Spintronics

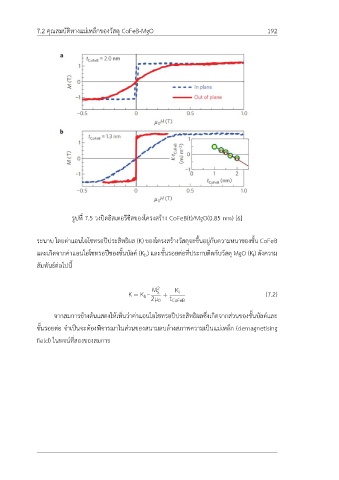

7.2 คุณสมบัติทางแม่เหล็กของวัสดุ CoFeB-MgO 192

รูปที่ 7.5 วงปิดฮิสเตอรีซีสของโครงสร้าง CoFeB(t)/MgO(0.85 nm) [6]

ระนาบ โดยค่าแอนไอโซทรอปีประสิทธิผล (K) ของโครงสร้างวัสดุจะขึ้นอยู่กับความหนาของชั้น CoFeB
และเกิดจากค่าแอนไอโซทรอปีของชั้นบัลค์ (K ) และชั้นรอยต่อที่ประกบติดกับวัสดุ MgO (K i) ดังความ
b
สัมพันธ์ต่อไปนี้

M 2 K i
K = K − S + (7.2)
b
2µ 0 t CoFeB

จากสมการข้างต้นแสดงให้เห็นว่าค่าแอนไอโซทรอปีประสิทธิผลซึ่งเกิดจากส่วนของชั้นบัลค์และ

ชั้นรอยต่อ จำเป็นจะต้องพิจารณาในส่วนของสนามลบล้างสภาพความเป็นแม่เหล็ก (demagnetising
field) ในพจน์ที่สองของสมการ
