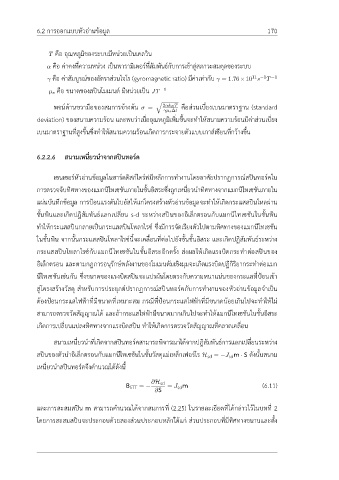

6.2 การออกแบบหัวอ่านข้อมูล                                                       170



                  T คือ อุณหภูมิของระบบมีหน่วยเป็นเคลวิน
                 α คือ ค่าคงที่ความหน่วง เป็นพารามิเตอร์ที่สัมพันธ์กับการเข้าสู่สภาวะสมดุลของระบบ

                                                                                          11 −1
                  γ คือ ค่าสัมบูรณ์ของอัตราส่วนไจโร (gyromagnetic ratio) มีค่าเท่ากับ γ = 1.76×10 s  T  −1

                  µ s คือ ขนาดของสปินโมเมนต์ มีหน่วยเป็น JT −1
                                                        q
                    พจน์ด้านขวามือของสมการข้างต้น σ =     2αk B T  คือส่วนเบี่ยงเบนมาตราฐาน (standard
                                                          γµ s∆t
              deviation) ของสนามความร้อน และพบว่าเมื่ออุณหภูมิเพิ่มขึ้นจะทำให้สนามความร้อนมีค่าส่วนเบี่ยง

              เบนมาตราฐานที่สูงขึ้นซึ่งทำให้สนามความร้อนเกิดการกระจายตัวแบบเกาส์เซียนที่กว้างขึ้น



              6.2.2.6 สนามเหนี่ยวนำจากสปินทอร์ค



                    เซนเซอร์หัวอ่านข้อมูลในฮาร์ดดิสก์ไดร์ฟมีหลักการทำงานโดยอาศัยปรากฏการณ์สปินทอร์คใน
              การตรวจจับทิศทางของแมกนีไทเซชันภายในชั้นอิสระซึ่งถูกเหนี่ยวนำทิศทางจากแมกนีไทเซชันภายใน

              แผ่นบันทึกข้อมูล การป้อนแรงดันไบอัสให้แก่โครงสร้างหัวอ่านข้อมูลจะทำให้เกิดกระแสสปินไหลผ่าน

              ชั้นพินและเกิดปฎิสัมพันธ์แลกเปลี่ยน s-d ระหว่างสปินของอิเล็กตรอนกับแมกนีไทเซชันในชั้นพิน
              ทำให้กระแสสปินกลายเป็นกระแสสปินโพลาไรซ์ ซึ่งมีการจัดเรียงตัวไปตามทิศทางของแมกนีไทเซชัน

              ในชั้นพิน จากนั้นกระแสสปินโพลาไรซ์นี้จะเคลื่อนที่ต่อไปยังชั้นชั้นอิสระ และเกิดปฎิสัมพันธ์ระหว่าง

              กระแสสปินโพลาไรซ์กับแมกนีไทเซชันในชั้นอิสระอีกครั้ง ส่งผลให้เกิดแรงบิดกระทำต่อสปินของ

              อิเล็กตรอน และตามกฎการอนุรักษ์พลังงานของโมเมนตัมเชิงมุมจะเกิดแรงบิดปฏิกิริยากระทำต่อแมก
              นีไทเซชันเช่นกัน ซึ่งขนาดของแรงบิดสปินจะแปรผันโดยตรงกับความหนาแน่นของกระแสที่ป้อนเข้า

              สู่โครงสร้างวัสดุ สำหรับการประยุกต์ปรากฏการณ์สปินทอร์คกับการทำงานของหัวอ่านข้อมูลจำเป็น

              ต้องป้อนกระแสไฟฟ้าที่มีขนาดที่เหมาะสม กรณีที่ป้อนกระแสไฟฟ้าที่มีขนาดน้อยเกินไปจะทำให้ไม่

              สามารถตรวจวัดสัญญาณได้ และถ้ากระแสไฟฟ้ามีขนาดมากเกินไปจะทำให้แมกนีไทเซชันในชั้นอิสระ
              เกิดการเปลี่ยนแปลงทิศทางจากแรงบิดสปิน ทำให้เกิดการตรวจวัดสัญญาณที่คลาดเคลื่อน


                    สนามเหนี่ยวนำที่เกิดจากสปินทอร์คสามารถพิจารณาได้จากปฎิสัมพันธ์การแลกเปลี่ยนระหว่าง

                                                                                 sd
              สปินของตัวนำอิเล็กตรอนกับแมกนีไทเซชันในชั้นวัสดุแม่เหล็กเฟอร์โร H sd  = −J m · S ดังนั้นสนาม
              เหนี่ยวนำสปินทอร์คจึงคำนวณได้ดังนี้



                                                      ∂H sd  = J m                           (6.11)
                                                       ∂S
                                             B STT = −         sd
              และการสะสมสปิน m สามารถคำนวณได้จากสมการที่ (2.25) ในรายละเอียดที่ได้กล่าวไว้ในบทที่ 2

              โดยการสะสมสปินจะประกอบด้วยสองส่วนประกอบหลักไ้ด้แก่ ส่วนประกอบที่มีทิศทางขนานและตั้ง
